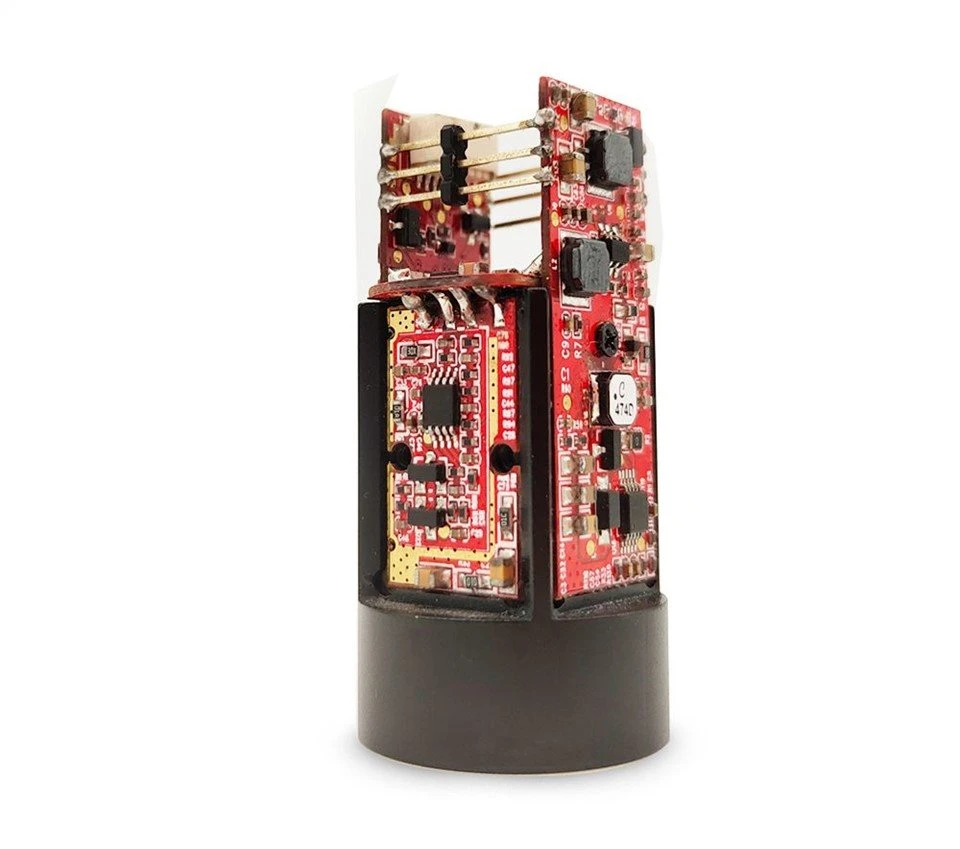

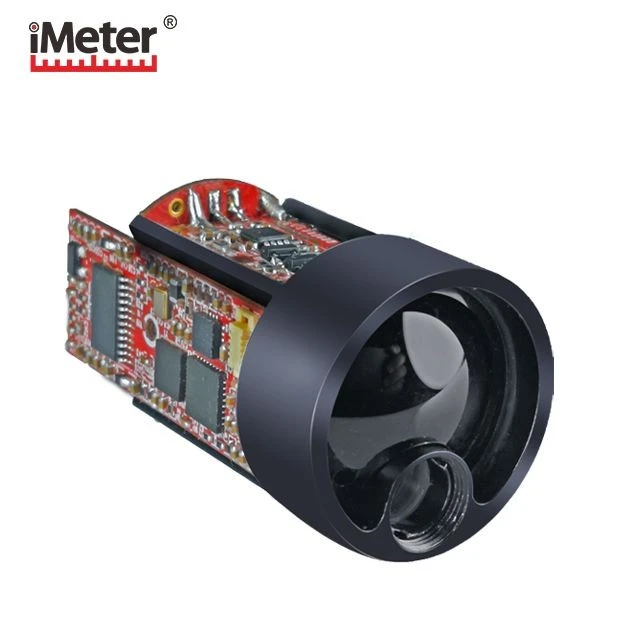

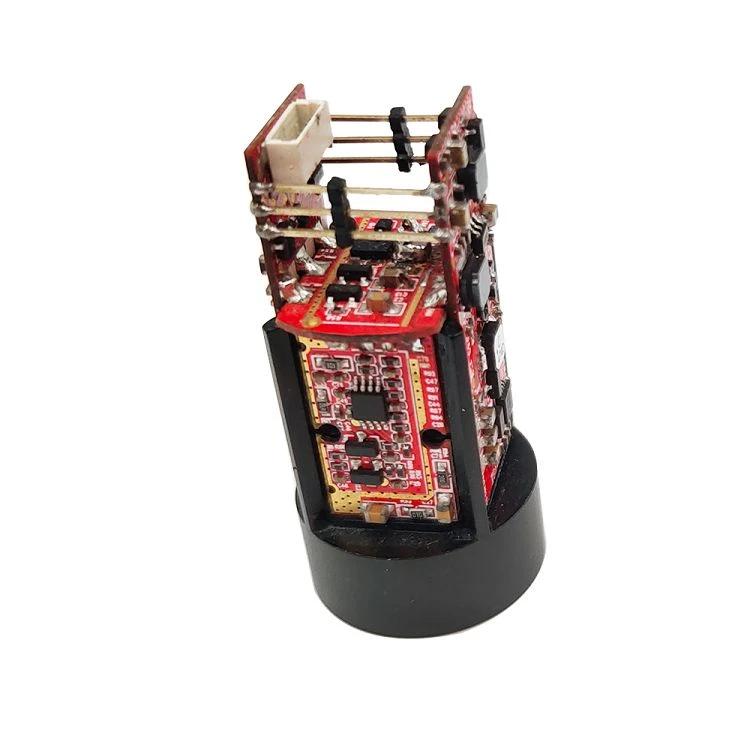

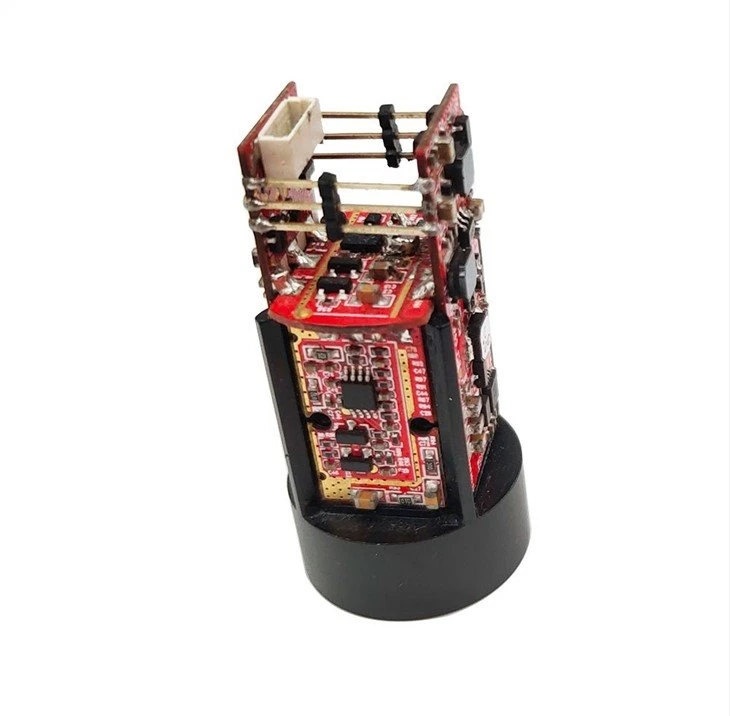

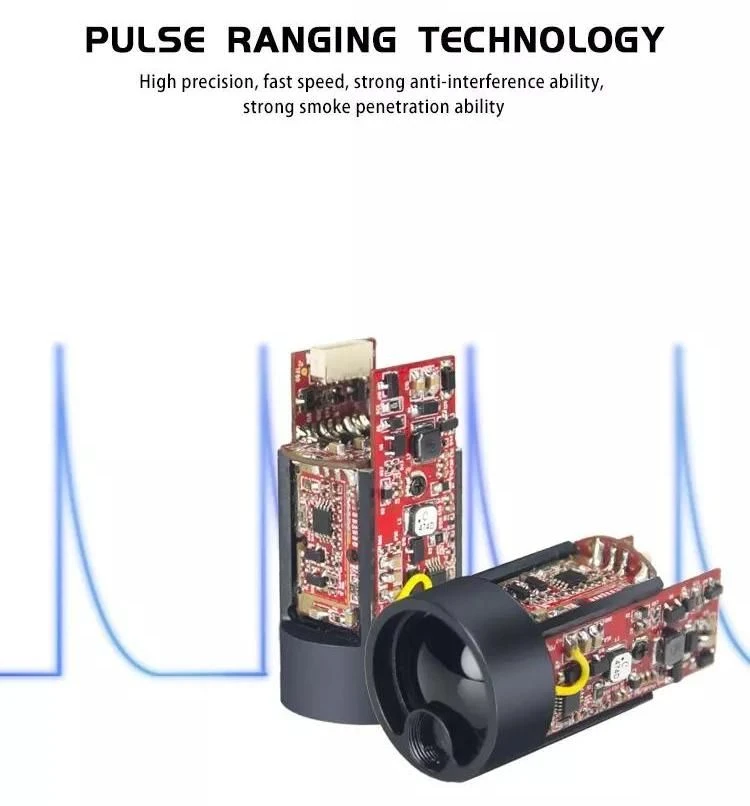

Mali laserski daljinometar oem modul
Sposobnost dometa proizvoda definiranog pod sljedećim uslovima:
1) Cilj mjerenja je sa umjerenom reaktivnošću kao što su zidovi zgrade.
2) Izmjereni objekt je vertikalno sa smjerom laserske emisije.
3) Vremensko stanje je sunčano ali ne direktno sunčevo svjetlo.
Primetio: Da bi se dobio bolje merenje, predlaže se montiranje proizvoda na tronožac kada ciljate udaljene objekte, tako da se smanji trema mašine dok se meri.
Tehnički pokazatelji | Parametar performansi | Parametar performansi |
D funkcionalni tehnički pokazatelji | Tehnički pokazatelji funkcije H/AH/V | |
Polje aplikacije | Dron/ Security/ Sweeper/ Otkrivanje saobraćaja | Jedan cilindar/ dvostruki cilindar |
Otvor emisije | 6mm | 6mm |
Primam otvor | 17mm(75%) | 17mm(75%) |
Raspon (zgrade) | 0.15m~10/20/30/100/200m | 5m~600/1200/1500/3000m |
U rasponu tačnost (zgrada) | ±3cm | <400m ±1m;="">400m ±0,4% |
Frekvencija u rasponu | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Tip prikaza | - | OLED/LCD |
Tip lasera | 905nm | 905nm |
Napon opskrbe | 3,3~5V | 3,3~5V |
Komunikacijski interfejs | Standardno kao TTL (ostali prilagođeni načini) | Standardno kao TTL (ostali prilagođeni načini) |
težina | oko 20±1 | oko20±10 |
vodootporna razina | IP67 | IP67 |
Otpornost na udarce | 800G/ms (10 puta/s) | 800G/ms (10 puta/s) |

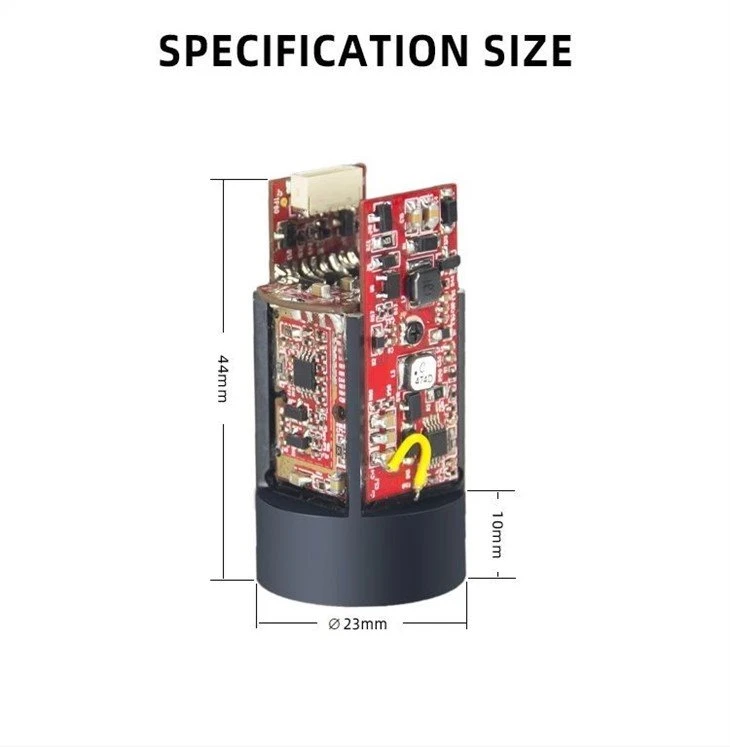

veličina | ¢23 x44mm | ¢23 x44mm |
Operativna temperatura | -20°C~50°C | -20°C~50°C |
Baud stopa | 9600/ 115200/ 230400 (opcionalno) | 9600/115200bps |
Power Waste | 0,8 w (pripravnost), 1W (mjerenje) | 0.8w (pripravnost), 1W (mjerenje) |
Rasponni modul može brzo i precizno osigurati mjerenje udaljenosti za glavni kontrolni sistem;
Ovaj modul koristi poluprovodni laser od 905nm, razlučivost u rasponu je 0,1m. U rasponu tačnost je 1m, a najdalje domet mjerenja je 2 km; sa TTL interfejsom (može direktno komunicirati sa MCU), može komunicirati i sa RS232 serijskim portom preko adaptera (zahteva kabl za prenos podataka); također osigurati gornji softver za testiranje računara, uputa set komunikacijski protokol, zgodan za sekundarni razvoj kupaca, izgraditi vlastiti sistem mjerenja dometa; To je visoka integracija, niska potrošnja energije, senzor raspona lagane težine.

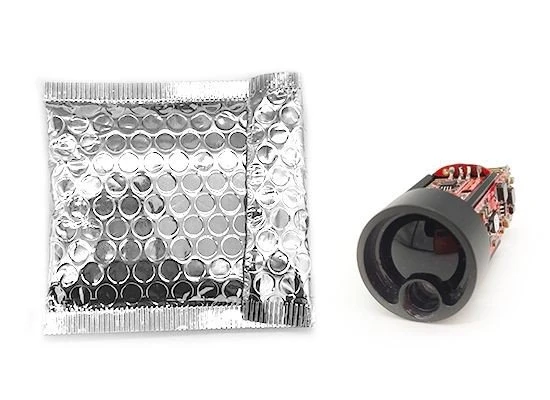

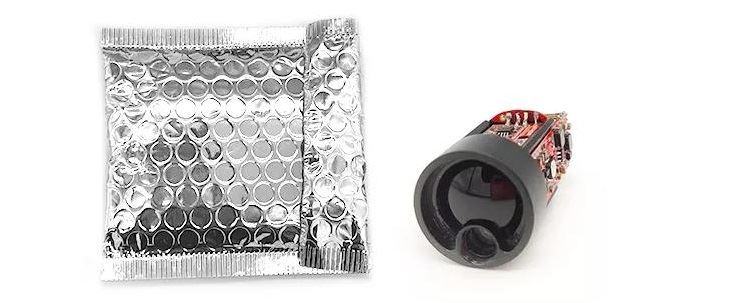

O Pakiranju:
* Anti-statička plastična vrećica*1
* Podržite prilagođeno pakiranje
* Ako trebate brod na veliko, pružamo šok otporne na okolišne korugate kutije.
Razmatranja mjerenja
Faktori koji utiču na sposobnost u rasponu
1) Reflektivnost cilja: Općenito govoreći, što je meta reflektivnost objekta višu, to je bolja sposobnost raspona. na primjer, za objekt umjerene reflektivnosti cilja, mjerni raspon je 600M, i može do 800M za objekat visoke reflektivnosti Cilja, ali može biti samo 300M za nisku Ciljnu reflektivnost jedan. U rasponu sposobnosti drugih objekata može se dobiti isti zaključak. ( Možda neće uspjeti izmjeriti cilj koji teško može stvoriti difuznu refleksiju, kao što je vodena površina.)
2) Ciljni oblik: Kada je cilj premali ili neusmjeren, raspon mogućnosti i odgovarajuća brzina dometa će se sniziti.
3) Mjerni ugao: Sposobnost raspona bi bila bolja ako bi izmjereni objekt bio okomit sa smjerom laserske emisije, što je brzina rangirajućeg odziva višu, Naprotiv, rasponna sposobnost i brzina odziva će biti smanjeni; Moguće je da raspon mjerenja ne može udovoljiti rasponu sposobnosti navedenih u priručniku pod nekim ekstremnim uvjetima.
4) Faktor okoline: faktori okoline uključujući sunčev intezitet, koncentraciju vodene pare u zraku i suspendovane čestice, odstupanje od Kuta sunčeve svjetlosti itd.(kao što su kiša, magla, snijeg, magla, magla itd.)
